五種鐵基橢圓内襯套制造材料及其使用壽命比較
五種鐵基橢圓内襯套制造材料及其使用壽命比較
産品描述

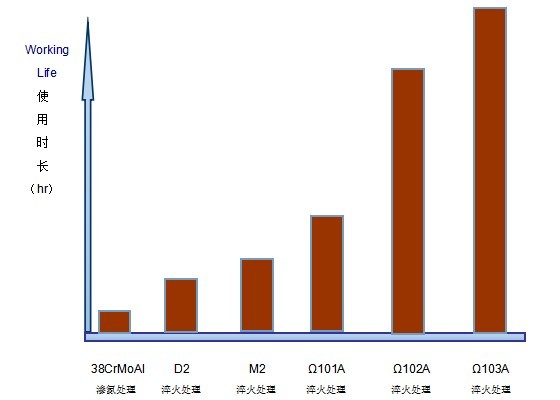

上述5種鐵基耐磨損合金材料使用時長的數據，統計于對應合金材料的接觸磨損試驗結論，如下表：
|
檢測項目 |
單位 |
試樣合金材料 |
||||
|
D2 |
M2 |
Ω101A |
Ω102A |
Ω103A |
||
|
硬度 |
HRC |
58~62 |
60~62 |
58~62 |
60~64 |
≥ 64 |
|
相同材料三個試樣的平均摩擦系數 |
/ |
0.64 |
0.42 |
0.49 |
0.53 |
0.48 |
|
磨輪平均磨損失重 |
g |
0.0106 |
0.0061 |
0.0209 |
0.0297 |
0.0273 |
|
試樣平均磨損失重 |
g |
0.0233 |
0.0208 |
0.0155 |
0.0048 |
0.0035 |
|
依據試樣磨損失重的倍數比較 |
1.12 Times |
※假如If 1.0 |
0.74 Times |
0.23 Times |
0.16 Times |
|
|
|
1.50 Times |
1.34 Times |
※假如If 1.0 |
0.30%Times |
0.22 Times |
|
上述5種鐵基橢圓内襯套制造材料試樣檢測數據，依據于中國機械工業材料質量檢測(MTCCMI)，上海材料研究所檢測(TCSRIM)完成于2014年4月，在摩擦副相同，摩擦相對速度相同，摩擦負荷相同等條件下的檢測報告，編号分别爲2014-LG-079，2014-LG-080，2014-LG-081，2014-LG-082。所有接受檢測的材料樣塊均經過相應熱處理，例如氣體滲氮處理，淬火處理等...，即等同于各材料橢圓内襯套成品交貨之熱處理狀态。
用于測試的Ω101A合金未經高溫等靜壓密實化處理，是我公司研發于二十世紀初、相當于德國Werner & Pfleiderer 公司橢圓内襯套專用材料043，而Ω102A及Ω103A均是我公司于2014年完成研發的同樣專用于制造橢圓内襯套的高釩鑄鐵類材料，相當于德國Werner & Pfleiderer公司編号爲99.3的高抗磨損材料，因其具有高的硬度和抗磨損性能而被更多地使用于平行雙螺杆配混擠出機尤其需要高比例玻璃纖維增強的機筒段。
上一頁
下一頁
上一頁
下一頁
